差分晶振
| 型號 | 外部尺寸 [ mm ] |
輸出 | 頻率范圍 [ MHz ] |
電源電壓 [ V ] Typ. |
頻率溫度特征 (頻率公差 @工作溫度) [ x10^-6 @°C ~ °C ] |
引腳數 | 選型資料 |

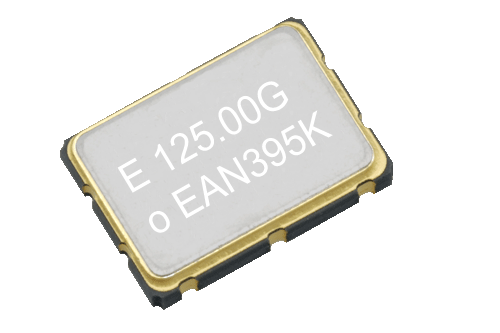

| SG2520EHN | 2.5 x 2.0 | LV-PECL | 25 to 500 | 2.5 3.3 |
±20@-40~+85 ±20@-40~+105 |
六腳 |  |
| SG2520VHN | 2.5 x 2.0 | LVDS | 25 to 500 | 1.8 2.5 3.3 |
±20@-40~+85 ±20@-40~+105 |
|
|
| SG2520EGN | 2.5 x 2.0 | LV-PECL | 25 to 500 | 2.5 3.3 |
±25@-40~+85 ±30@-40~+85 ±50@-40~+85 ±25@-40~+105 ±30@-40~+105 ±50@-40~+105 |
|
|
| SG2520VGN | 2.5 x 2.0 | LVDS | 25 to 500 | 1.8 2.5 3.3 |
±25@-40~+85 ±30@-40~+85 ±50@-40~+85 ±25@-40~+105 ±30@-40~+105 ±50@-40~+105 |
|
|
| SG3225EAN | 3.2 x 2.5 | LV-PECL | 73.5~700 | 2.5~3.3 | ±30/50@-40~+85 ±20@-20~+70 |
|
|
| SG3225EEN | 3.2 x 2.5 | LV-PECL | 25~500 | 2.5 3.3 |
±25/50@-40~+85 ±50@-40~+105 |
|
|
| SG3225HBN | 3.2 x 2.5 | HCSL | 100~325 | 2.5 3.3 |
±50@-40~+85 ±100@-40~+105 (均含10年老化） |
|
|
| SG3225VAN | 3.2 x 2.5 | LVDS(VAN) | 73.5~700 | 2.5~3.3 | ±30/50@-40~+85 ±20@-20~+70 |
|
|
| SG3225VEN | 3.2 x 2.5 | LVDS | 25~500 | 2.5 3.3 |
±25/50@-40~+85 ±50@-40~+105 |
|
|
| SG5032EAN | 5.0 x 3.2 | LV-PECL | 73.5~700 | 2.5~3.3 | ±30/50@-40~+85 ±20@-20~+70 |
|
|
| SG5032EEN | 5.0 x 3.2 | LV-PECL | 200.1~500 | 2.5 3.3 |
±25/50@-40~+85 ±50@-40~+105 |
|
|
| SG5032VAN | 5.0 x 3.2 | LVDS(VAN) | 73.5~700 | 2.5~3.3 | ±30/50@-40~+85 ±20@-20~+70 |
|
|
| SG5032VEN | 5.0 x 3.2 | LVDS | 200.1~500 | 2.5 3.3 |
±25/50@-40~+85 ±50/100@-40~+105 |
|
|
| SG7050EAN | 7.0 x 5.0 | LV-PECL | 73.5~700 | 2.5~3.3 | ±30/50@-40~+85 ±20@-20~+70 |
|
|
| SG7050EEN | 7.0 x 5.0 | LV-PECL | 25~500 | 2.5 3.3 |
±25/50@-40~+85/105 | |
|
| SG7050VAN | 7.0 x 5.0 | LVDS (VAN) | 73.5~700 | 2.5~3.3 | ±30/50@-40~+85 ±20@-20~+70 |
|
|
| SG7050VEN | 7.0 x 5.0 | LVDS | 25~500 | 2.5 3.3 |
±25@-40~+85 ±50@-40~+105 |
|
*1:HBN、EEN和VEN為低噪聲低抖動飛秒晶振50~85fs Typ. (fo = 156.25 MHz)，
差分多輸出有源晶振常用標準頻率值表
| 50MHz | 68.75MHz | 74.25MHz | 75MHz | 80MHz | 98.304MHz |
| 100MHz | 106.25MHz | 114.285MHz | 122.88MHz | 125MHz | 125.00625MHz |
| 148.5MHz | 150MHz | 153.6MHz | 156.25MHz | 161.1328MHz | 200MHz |
| 212.5MHz | 250MHz | 307.2MHz | 312.5MHz | 312.515625MHz | 350MHz |
| 400MHz | 614.4MHz |
- 1、什么是差分晶振
差分晶振是一種輸出差分信號的有源晶振，差分晶振輸出差分信號使用2種相位彼此完*相反的信號，從而消除了共模噪聲，也被稱為有源差分晶振和差分有源晶振。差分晶振可以提供的頻率范圍較大，從50MHz~700MHz。作為的晶振晶體制造企業，愛普生晶振為用戶提供豐富的產品線，方便選擇。如需選型支持，可致電400-888-5058咨詢。
- 2、差分晶振常用的封裝有哪些
目前市場主流差分晶振都是6腳貼片封裝，常見的規格尺寸有7050和5032，當然愛普生/EPSON還可以提供更小的3225封裝體積。
- 3、差分晶振的作用
差分晶振一般是為FPGA或CPLD提供穩定時鐘信號的，由于FPGA或CPLD價格都比較昂貴，所以選擇一款穩定的差分晶振十分必要。除了輸出信號模式之外，剩下的參數就和普通有源晶振差不多了。
- 4、采購差分晶振需要哪些參數
① 頻率范圍：50MHz——700MHZ 任意頻率。 ② 電壓: 2.5V 、3.0V、3.3V 可任意選擇應用。 ③ 規格: 7050（7.0*5.0mm） 5032(5.0*3.2mm) 3225(3.2*2.5mm) ④ 頻率公差:20ppm,25ppm,50ppm,100ppm 首先要確認好頻率，然后是電壓，封裝尺寸，工作溫度以及頻率穩定度（精度ppm）。如需索取愛普生晶振原廠規格書或獲得晶振選型支持，請加QQ:2572677220（加好友請注明：公司+咨詢的產品名）
- 5、差分晶振的優點是什么
① 對外部電磁干擾（EMI）是高度免疫的。 ② 能夠很容易地識別小信號。 ③ 能夠從容精確地處理'雙極'信號。
- 6、差分晶振的應用領域
應用于千兆以太網，光纖通道，SAS，PCI Express服務器，網絡，存儲，路由器/交換機，光傳輸設備等。 主要用途：清掃機器人/掃地機器人/清潔機器人的路徑導航和角速度檢測。
