| 型號 | 外部尺寸 [mm] |
頻率 [MHz] |
頻率溫度特征 | 電源電壓 Typ.[V] |
輸出 | 規格書 | |
|---|---|---|---|---|---|---|---|
| 頻率公差 [ppm]Max. |
工作溫度 [°C] |
||||||

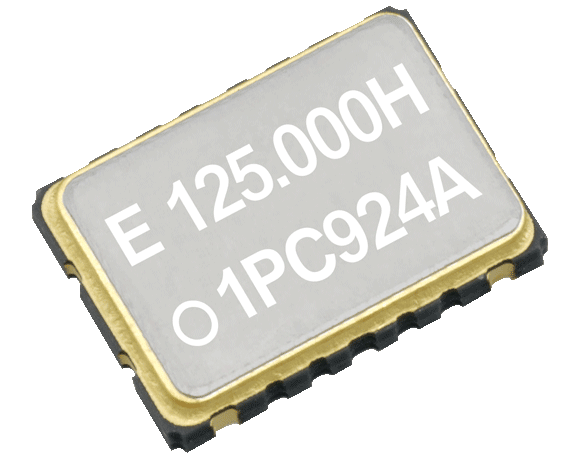

| EG-2121CB | 5.0x3.2x1.4 | 100 to 700 |
±50 /±100 |
0 to +70 -5 to +85 -20 to +70 |
2.5 | LV PECL |  387KB |
| LVDS | |||||||
| EG-2102CB | 100 to 700 | 3.3 | LV PECL | ||||
| LVDS | |||||||

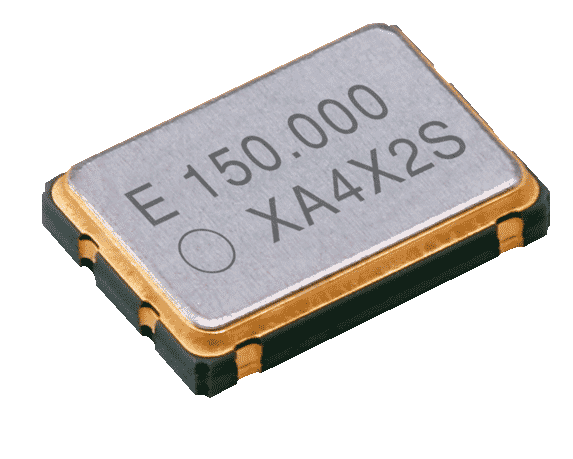

| XG5032HAN | 5.0x3.2x1.4 | 100 to 200 | ±50 /±100 | 0 to +70 -5 to +85 -20 to +70 |
2.5 / 3.3 | HCSL | 257KB |
| XG-2121CA | 7.0x5.0x1.2 | 100 to 700 |
±50 /±100 |
0 to +70 -5 to +85 -20 to +70 |
2.5 | LV PECL | 398KB |
| LVDS | |||||||
| XG-2102CA | 100 to 700 | 3.3 | LV PECL | ||||
| LVDS | |||||||
| XG-2103CA | 7.0x5.0x1.2 | 100 to 700 |
±100 | 0 to +70 -5 to +85 -20 to +70 |
3.3 | LV PECL | 392KB |
| LVDS | |||||||

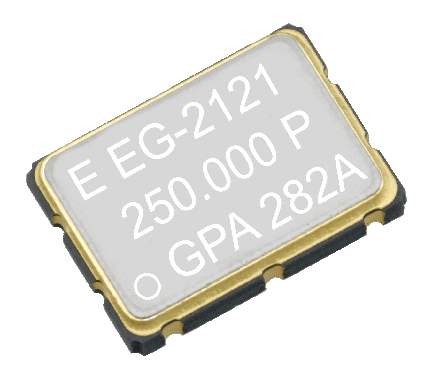

| EG-2121CA | 7.0x5.0x1.2 | 53.125 to 500 | ±50 /±100 | 0 to +70 -5 to +85 -20 to +70 |
2.5 | LV-PECL | 597KB |
| LVDS | |||||||
| HCSL | |||||||
差分輸出的表面聲波(SAW)振蕩器 |
||||||||||
| 型號 | 外部 尺寸 [mm] |
輸出波形 | 輸出端口 | 輸出頻率 范圍 [MHz] |
頻率溫度特征 | 電源 電壓 Typ.[V] |
時鐘偏移 [ps] |
Note | 規格書 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 頻率公差 [ppm] Max. |
工作溫度 [°C] |
|||||||||
| MG7050EAN | 7.0×5.0×1.6 | LV-PECL | 2output 4output |
100MHz ~ 700MHz | ±50 | 0 ~ +70 | 2.5 3.3 |
Typ. 20 | 多路輸出 | |
| ±50 | -20 ~ +70 | |||||||||
| ±50 | -5 ~ +85 | |||||||||
| ±100 | 0 ~ +70 | |||||||||
| ±100 | -20 ~ +70 | |||||||||
| ±100 | -5 ~ +85 | |||||||||
| MG7050VAN | 7.0×5.0×1.6 | LVDS | 2output 4output |
100MHz ~ 700MHz | ±50 | 0 ~ +70 | 2.5 3.3 |
Typ. 20 | 多路輸出 | |
| ±50 | -20 ~ +70 | |||||||||
| ±50 | -5 ~ +85 | |||||||||
| ±100 | 0 ~ +70 | |||||||||
| ±100 | -20 ~ +70 | |||||||||
| ±100 | -5 ~ +85 | |||||||||
| MG7050HAN | 7.0×5.0×1.6 | HCSL | 2output 4output |
100MHz ~ 200MHz | ±50 | 0 ~ +70 | 2.5 3.3 |
Typ. 20 | 多路輸出 | |
| ±50 | -20 ~ +70 | |||||||||
| ±50 | -5 ~ +85 | |||||||||
| ±100 | 0 ~ +70 | |||||||||
| ±100 | -20 ~ +70 | |||||||||
| ±100 | -5 ~ +85 | |||||||||
