首頁 > 設計與選型 > 常見問題 > EPSON/愛普生晶振編碼規則與型號識別

EPSON/愛普生晶振編碼規則與型號識別

作者:愛普生代理江蘇南山 發布時間:2020-10-10分類:常見問題瀏覽:37次


市場上目前流行的EPSON晶振的編碼廣泛意義上至少有三種,分別是當前中國市場使用的晶振型號命名規則(新規則)、北美市場晶振型號命名規則(廢棄的規則)以及產品編碼。
同一個愛普生晶振卻對應三種的編碼規則,可能有些采購工程師和設計工程師會有點疑惑,ERP里登記哪種命名規則好呢?

愛普生晶振官方網站推薦代理商-南山電子的相關同事對此作如下解釋:

1、北美市場型號名目規則是一個老舊的命名方法,主要是基于幾十年前的市場情況,當時美國電子元器件市場需求量大,且標準頻率相對較少。其編碼突出特點是:

a、用k或者M表示頻率值的單位是kHz還是MHz;
b、頻率值精確到小數點后4位;例如32.768khz晶振的頻點編碼中用32.7680k表示
c、用字母來代替參數;例如對于無源晶振,用字母A表示負載電容為12.5pF,AC表示9pF;
d、用單一數字來表示編帶包裝的晶振數量;例如:用0表示該晶振是1000pcs編帶包裝,3表示250只包裝,數字5代表3000只,數字8代表6000只。
e、有工作溫度及其溫度范圍內的溫度漂移(頻率溫度特性)

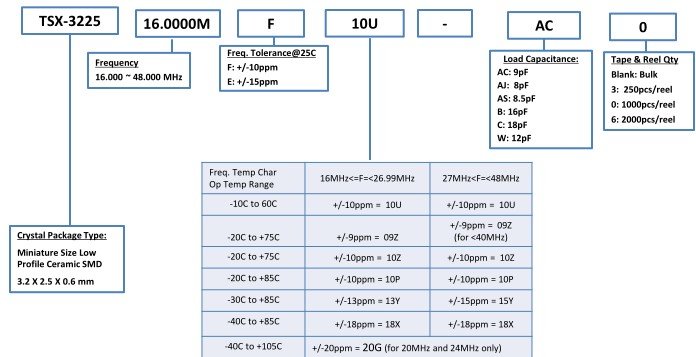

TSX-3225晶振型號編碼規則(北美型號命名規則)

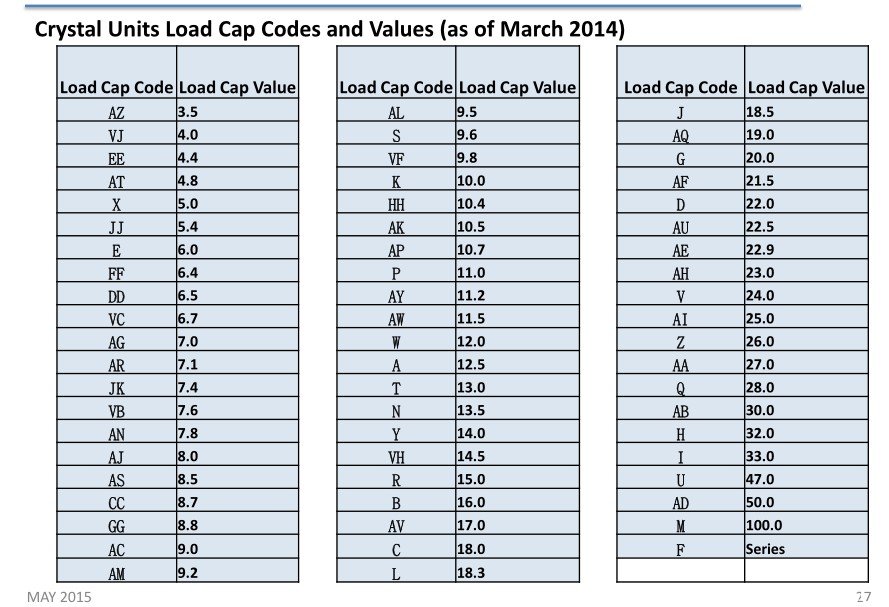

     下圖為愛普生晶體諧振器表示負載電容字母的含義查詢表

愛普生晶振編碼規則中負載電容字母的含義

2、現行的新版愛普生晶振編碼(型號名目方法)規則,主要是石英晶體諧振器的編碼規則差異較大,有源晶振的命名規則差異較小:

a、頻率單位kHz或者MHz不再采用簡寫方式;
b、晶體諧振器只編入25℃下的標準頻差,而不在晶振型號中顯示整個工作溫度范圍內的溫度系數。
c、頻率值小數點后精確到6位,比如32.768khz表示為32.768000khz,8MHz表示為8.0000MHz。

需要注意的是,以上兩種型號編碼方法在無源晶振中差異較大,在有源晶振編碼規則上則差距較小,主要體現在小數點后數字的格式以及頻率單位是否簡寫。

3、EPSON晶振產品編碼(料號/訂購編碼)

由以上晶振型號命名規則可知,單純看型號不能完*體現出該型號的所有技術參數的差異。
例如標準型號:TSX-3225 24.00000MHZ 9.0 +10-10,該型號的頻率溫度特性可能有15ppm、20ppm等多種,工作溫度也可能有工業級(85℃)可寬溫級(105℃)等、包裝數量沒有表示清楚。愛普生工廠在生產時也需要對客戶的一些細節要求作出區分,因此15為的產品編碼就應運而生了。這個編碼愛普生內部稱為晶振的料號。同時采購工程師為了保證每一批次的參數都保持完*一致。就需要做型號后另外加備注才行,比較麻煩,所以也把這個產品編碼成為訂購編碼。

與型號編碼規則相比,15位產品編碼的好處是少數性,每一個料號對應的參數都有細微差異。需要注意的是EPSON晶振料號(產品編碼)
晶振料號的缺點就是可識別性查,單純從料號本身無法直觀看到其詳細參數,需要跟愛普生電子元器件代理商-南山電子等或者愛普生官方技術人員索取完整型號規格書。

EPSON晶體諧振器北美型號表示方法中用哪些字母表示精度

F:10PPM;
E:15ppm;
A:20PPM;
D:30PPM
B:50 PPM
L:+11/-9ppm

EPSON無源晶振北美型號表示方法中用哪些字母表示工作溫度范圍

-10~60℃:U
-20~70℃:V
-20~75℃:Z
-20~80℃:K
-20~85℃:P
-30~85℃:Y
-40~85℃:X
-40~105℃:G
-40~125℃:A

EPSON石英晶振包裝數量怎么表示的

愛普生晶振北美型號表示方法中,用一個數字來表示包裝數量,具體如下:
3:250 pcs
0:1000 pcs
5:3000 pcs
8:6000 pcs
6:2000pcs
