SG2520EGN和SG2520EHN以及SG2520VGN和SG2520VHN的優點

作者:愛普生代理江蘇南山 發布時間:2020-12-29分類:選型與應用瀏覽:89次

前言:
飛秒晶振:抖動性在fs級別的低抖動晶振很多人稱為飛秒晶振或者fs晶振,只是一個俗稱,愛普生一般稱呼為超低抖動晶振。眾所周知基波振蕩有助于高頻低相位抖動特性,但是212.5MHz和500MHz這種高頻晶振由于切割精度和機械強度限制一般使用倍頻技術實現低基頻晶振的高頻振蕩,而倍頻導致了晶振低抖動性變差,相位噪聲大,EPSON之所以能量產SG2520EGN和SG2520EHN以及SG2520VGN和SG2520VHN,主要得益于其高水平的激光刻錄工藝。

愛普生新推出的四款2520封裝fs晶振SG2520EGN和SG2520EHN以及SG2520VGN和SG2520VHN是一種HFF晶振(High frequency fundamental/基波高頻晶振)。在不影響晶片強度的前提下,只對晶片的振蕩部分進行光刻處理,以形成厚度只有幾微米的極薄倒立臺面結構,從而實現高頻基波。這種光刻技術實現了愛普生低抖動飛秒晶振。愛普生有不少高頻低抖動晶振量產型號。本文主要探討四款2520貼片小尺寸型號的與愛普生之前幾個低抖動晶振型號的不同。

高頻低相位抖動晶振型號對比

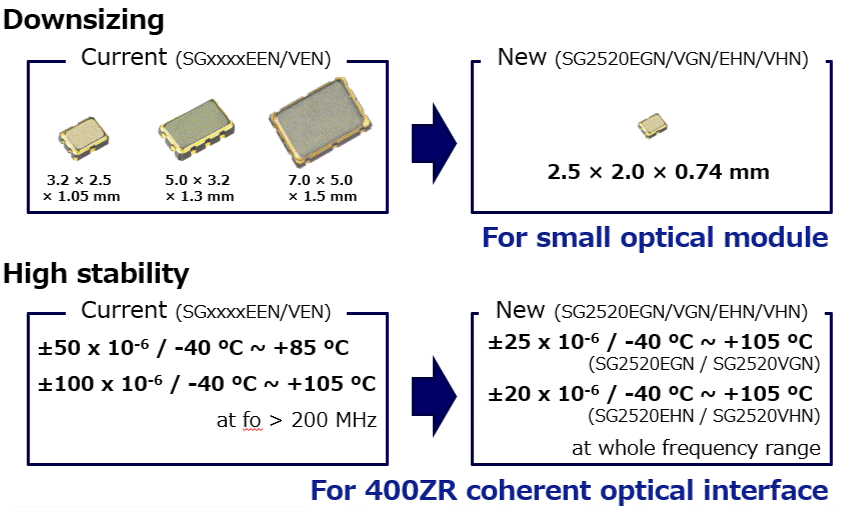

1、與愛普生SG****EEN/VEN相比,SG2520EGN/VGN/EHN/VHN縮小了尺寸.此前愛普生低抖動尺寸主要是3225\5032和7050三種。2520規格出來后,整個封裝譜系就比較完整了。
2、與SG****EEN/VEN相比,SG2520EGN/VGN/EHN/VHN的精度也有了大幅度提高。從此前的50ppm/100ppm提高到了20ppm/25ppm

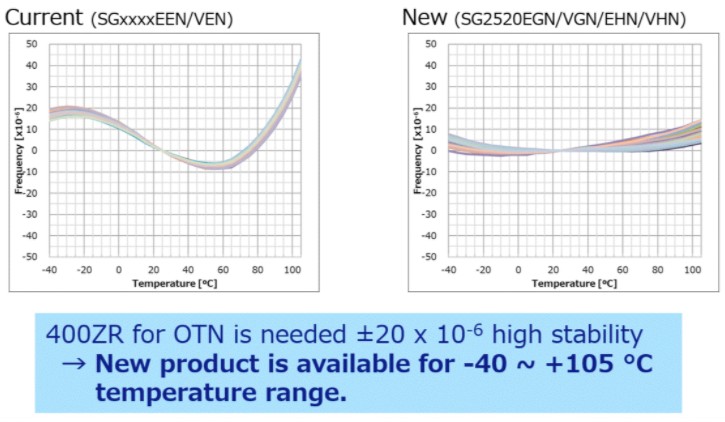

 3、更高的精度穩定性

4、更寬的工作溫度

400G光模塊需要20ppm精度和105℃高溫低抖動晶振,SG2520四個系列可以滿足要求。

5、更低的抖動

SG****EEN/VEN和SG2520系列兩者都是基頻的光刻工藝實現了出色的相位抖動和相位噪聲特性,SG2520EHN/VHN/EGN/VGN/這四款新產品在這兩方面參數性能更加優秀,更適合在高頻網絡通信系統。下圖我們舉例說明:
在相同的測試條件下,后者比前者有明顯提高。

SG2520VGN/SG2520VHN:38fs

SG3225/5032/7050VEN:60fs

以上測試條件均為fo-156.25MHz

SG2520VGN/SG2520VGN:19fs

SG32265/5032/7050VEN:37fs

以上測試條件fo=391.77MHz

愛普生超低抖動低相位噪聲晶振對比

聲明:以上內容來自愛普生官方網站,由愛普生晶振代理商-南山電子通過百度翻譯而來,內容僅供參考,歡迎復制原文鏈接查閱英文官方原版資料:https://www5.epsondevice.com/en/news/topics/sg2520xgn_xhn_lp.html
