EPSON RX-8010SJ實時時鐘模塊選型

作者：愛普生代理江蘇南山發布時間：2020-10-12分類：選型與應用瀏覽：80次

點擊下載：規格書（PDF格式；460kb）點擊下載：應用指南（PDF格式；699kb）

核心特點：內置晶體諧振器；低成本晶振；低功耗晶振；工業級晶振；I2C接口

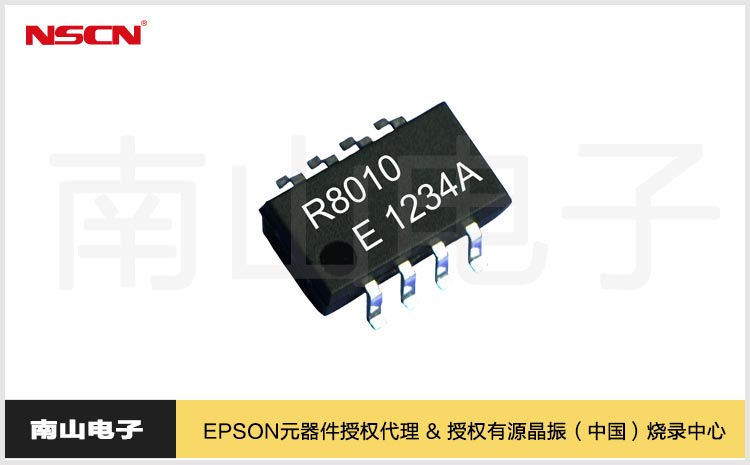

RX8010SJ是愛普生電子元器件中一款性價比高，用量大的8引腳實時時鐘模塊，內置32.768kHz石英晶體，用于各種計時電路。

接口類型
- I2C-Bus接口。(高速總線規格400kHz)
頻率輸出功能
- 可選擇輸出為 CMOS 輸出, 或開漏輸出
- 可選擇輸出頻率為32.768 kHz, 1024 Hz, 或 1 Hz.
定時器功能
- 定時器功能的時間可設置為：1/4096 秒至65535 時間鐘范圍內。
- 時間周期:1h, 1min, 64Hz, 4096Hz。
- 發生事件時、自動記錄到TF-bit，/IRQ1,或 /IRQ2 端子輸出。
警報器功能
- 通過組合使用日、時與分，可實現報警設置。
- 發生事件時、自動記錄到TF-bit，/IRQ1 端子輸出。
用戶RAM
- 128 bit (8 bit x 16, SRAM)

愛普生新內置晶體實時時鐘芯片RX8010SJ，將32.768kHz晶體和時鐘IC組合在一個封裝中,并在出廠時進行時鐘精度調整。廣泛適用于視頻監控，各種網絡通信設備、工業控制系統、醫療設備、辦公設備、測量儀器等，各種有時間保持要求的工業和消費產品中。

特點：

1、PKGSOP8小型化封裝，節省元器件數量和PCB 面積，使產品性價比得到大幅度提升。引腳兼容NXP，Maxim/Dallas等多家RTC，用戶可再現有的電路上方便應用測試；

2、TimeAccuracy：時鐘精度5+/-23PPM，由EPSON工廠出廠時，每片調整，以保證精度要求；

3、可靠性及穩定性：*內部集成32.768kHz晶體，并且完成頻率精度的預調整，為項目開發縮短研發周期和調試成本，并可保證時鐘精度滿足設計要求。減輕用戶對電路匹配的負擔和環境對晶體電路的影響；

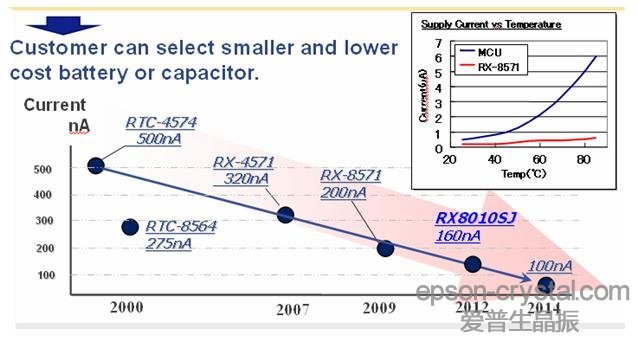

4、低功耗:時鐘保持功耗僅160nA(約為競爭對手的一半)，滿足長期時鐘保持要求并可采用小容量電池或電容；

5、工業級產品，工作溫度：-40~85攝氏度。
6、主要應用包括：DVR，NVR，智能表，消費類電子，工業電子設備等。

RX-8010SJ內置32.768kHz 晶體單元(頻率精度預調整)

?接口類型 :I2C-Bus接口（Max：400kHz）

?工作電壓范圍 :1.6V ～ 5.5V

?寬計時器電壓范圍 :1.1V ～ 5.5V

?低待機電流 :160nA / 3.0V (Typ.)

?頻率輸出功能 :C-MOS 輸出 / 開漏輸出（32.768 kHz, 1024 Hz, 或 1 Hz.）

?時鐘精度 : 5 ±23ppm @ Ta=+25°C VDD=3.0V

?內置用戶RAM :128 bit (8 bit x 16, SRAM)

?包括時刻、日歷、警報器、定時器電能等。
?功耗：160nA

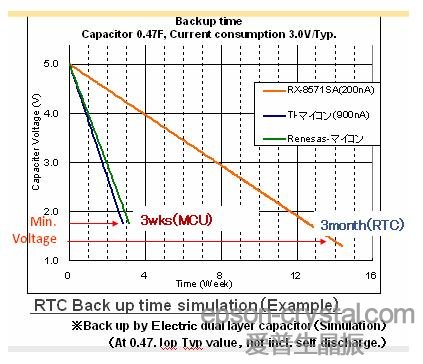

0.47F電容作為后備電源供電的情況下，MCU內置RTC可支持工作3周，而RX-8010SJ可以支持工作3個月時間，具有更持久的斷電續航能力。

愛普生為RX-8010SJ實時時鐘模塊準備了Linux 驅動.下載地址：http://www.epson-crystal.com/FAQ/9.html

*依據來自LMI(Linux Mark Institute)的授權使用Linux®的注冊商標

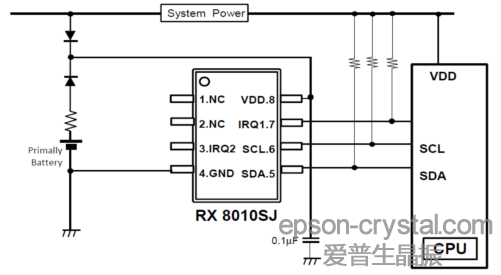

典型硬件設計：

RX-8010SJ實時時鐘模塊典型硬件設計

RX8010SJ引腳端子說明：
