32.768kHz晶體諧振器 / kHz 范圍
型號 |
外部尺寸 [mm] |
額定頻率范圍 [kHz] |
頻率公差 (標準) [x10-6] @+25°C |
工作溫度 [°C] |
目錄 |
|---|---|---|---|---|---|

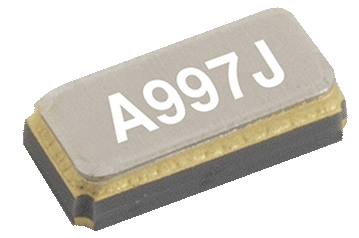

| FC-13A | 3.2x1.5x0.9 | 32.768kHz | ±20 /±30 /±50 | -40~+125 |  253KB |
| MC-30A | 8.0x3.8x2.54 | 32.768kHz | ±20 /±50 | -40~+85 | 276KB |
| 20kHz~120kHz | ±50 /±100 |
MHz范圍晶體諧振器
| 型號 | 外部尺寸 [mm] |
額定頻率范圍 [MHz] |
頻率公差(標準) [ppm] @+25°C *1 |
頻率溫度特性 | 規格書下載地址 | |
|---|---|---|---|---|---|---|
| 溫度特性*1[ppm] | 溫度范圍[℃] | |||||
 FA2016AA |
2.0 x1.6 x0.5 | 16 to 54 | ±10 | ±10 ±30 | -40 to 125 |  274KB |

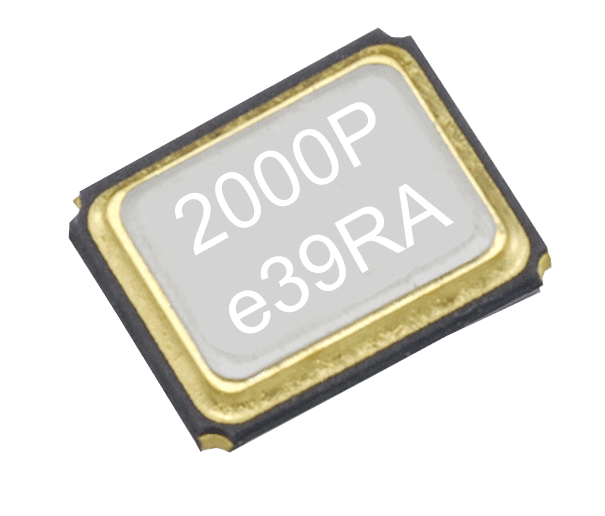

| FA-238A |
3.2 x2.5 x0.7 | 12 to 60 | ±15 to ±50 | ±30 ±50 | -40 to +125 | 290KB |
聲表面波諧振器
| 型號 | 外部尺寸 [mm] |
額定頻率范圍 [MHz] |
頻率公差(標準) [ppm] @+25°C |
工作溫度 [°C] |
規格書下載地址 |
|---|---|---|---|---|---|
| NS-21R |
2.5x2.0x0.86 | 300 to 500 | ±50 ±100 ±150 |
-40 to +85 | 263KB |
| NS-32R |
3.8x3.8x0.98 | 312 to 500 | ±50 ±100 |
-40 to +85 | 294KB |
| 500 to 870 | ±100 | ||||
| FS-335 |
3.8x3.8x0.98 | 300 to 500 | ±50 ±100 |
-40 to +85 | |
| 500 to 870 | ±100 | ||||
| FS-555 |
4.8x5.2x1.5 | 230 to 500 | ±50 ±100 |
-40 to +85 | |
| FS-585 |
4.8x5.2x1.5 | 300 to 500 | ±50 ±100 |
-40 to +120 | 273KB |
晶體振蕩器 SPXO
| 型號 | 外部尺寸 [mm] |
輸出方式 | 額定頻率范圍 [MHz] |
頻率溫度特性 | Supply Voltage Typ. [V] |
規格書下載地址 | |
|---|---|---|---|---|---|---|---|
| 溫度特性*1[ppm] | 溫度范圍[℃] | ||||||
 SG-210SEBA SG-210SDBA SG-210SCBA  |
2.5x2.0x0.8 | CMOS | 2 to 60 | ±50 / ±100 | -20 to +70 -40 to +85 -40 to +105 |
1.8 / 2.5 / 3.3 | 428KB |
| ±100 / ±150 | -40 to +125 | ||||||
低抖動聲表面波晶體振蕩器 SPSO
| Products | 外部尺寸 [mm] | 額定頻率范圍 [MHz] |
頻率溫度特性 | Supply Voltage Typ.[V] |
Out put |
phase Jitter [ps] |
規格書下載地址 | |
|---|---|---|---|---|---|---|---|---|
| 溫度特性*1[ppm] | 溫度范圍[℃] | |||||||
| EA-2102CB |
5.0x3.2x 1.35 | 100 | ±100 | -40 to +80 | 3.3 | LV-PECL | 1 | 324KB |
溫補晶振 TCXO
| Products | 外部尺寸 [mm] | 額定頻率范圍 [MHz] |
頻率公差 [ppm] @+25°C |
頻率溫度特性 | Output | Supply Voltage [V] |
規格書下載地址 | |
|---|---|---|---|---|---|---|---|---|
| 溫度特性[ppm] | 溫度范圍[℃] | |||||||

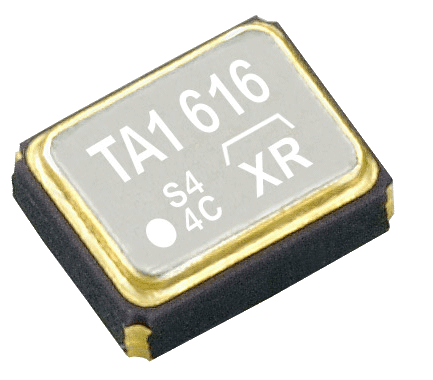

| TG-5035CJ TG-5035CG |
2.0x1.6x0.73 | 13 to 52 | ±2 | ±0.5 | -40 to +85 | Clipped sine wave |
1.7 to 3.3 | 520KB |
| 2.5x2.0x0.8 | ||||||||
時鐘模塊
| 型號 |
特點 | FOUT | 警報器 | 記憶 | 定時器 | 待機電流 [μA] |
電源電壓 [V] |
目錄 | *應用 手冊 |
|---|---|---|---|---|---|---|---|---|---|
 RA8900SA/CE |
內置DTCXO, 高精度, 內置電源切換 | 0.7 | 1.6 ~ 5.5 | 396KB |
672KB |
||||
| RA4803SA |
AEC-Q200 /SPI-Bus 內置DTCXO |
0.75 | 1.6 ~ 5.5 | 515KB |
674KB |
||||
| RA8803SA |
AEC-Q200 /I2C-Bus 內置DTCXO |
0.75 | 1.6 ~ 5.5 | 601KB |
727KB |
||||
| RA-4574SA | AEC-Q200 /SPI-Bus | 0.5 | 1.6 ~ 5.5 | 294KB |
491KB |
||||
| RA-4565SA | AEC-Q200 /SPI-Bus 保證高溫下正常工作(+125°C) |
0.5 | 1.5 ~ 5.5 | 281KB |
500KB |
||||
| RA-8581SA | AEC-Q200 /I2C-Bus | 0.45 | 1.6 ~ 5.5 | 293KB |
499KB |
||||
| RA-8565SA | AEC-Q200 I2C-Bus 保證高溫下正常工作（+125°C） |
0.55 | 1.7 ~ 5.5 | 275KB |
369KB |
濾波器
| 型號 | 外部尺寸 [mm] | 額定頻率范圍 [MHz] | 通頻帶寬 | 插入損耗 | 工作溫度 [°C] |
目錄 |
|---|---|---|---|---|---|---|
| FF-555 |
5.2x4.8x1.5 | 300 to 500 | f_nom±100kHz Min. | 3.5dB Max. | -40 to +85 | 269KB |
| FF-32N |
3.8x3.8x0.98 | 300 to 500 | f_nom±200kHz Min. | 3.5dB Max. | -40 to +85 | 241KB |
